Сырые данные ГХ/МС, полученные с использованием масс-спектрометра низкого разрешения, не могут быть распечатаны на 3D-принтере без проведения предварительной обработки, поскольку соседние масс-хроматограммы в этом случае будут напечатаны в виде единой структуры без пропуска между ними. Для решения этой проблемы нами был написан скрипт для языка программирования R.
Нами была проведена печать набора тестовых моделей с целью определить максимальную высоту хроматографических пиков в зависимости как от параметров профилей масс-спектральных пиков, так и от ширин хроматографических пиков. Некоторые распечатанные модели показаны на Рис. 1.
Фрагмент ГХ/МС данных, содержащий пять близко элюирующихся соединений, был напечатан на 3D-принтере в различных масштабах. Полученные модели использовали в качестве наглядного пособия в курсе масс-спектрометрии. Модель с наибольшими физическими размерами (158.7×344.8×120.0 мм), собранная из двух частей, напечатанных независимо, оставила наиболее благоприятное впечатление и привлекла наибольшее внимание студентов (Рис. 2).

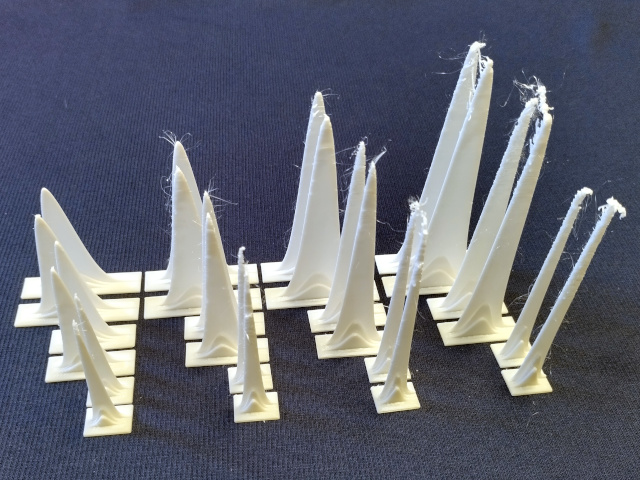

Рис. 1. Пример тестовых моделей, напечатанных с целью определения оптимальных параметров профилей масс-спектральных пиков, а также ширин хроматографических пиков.

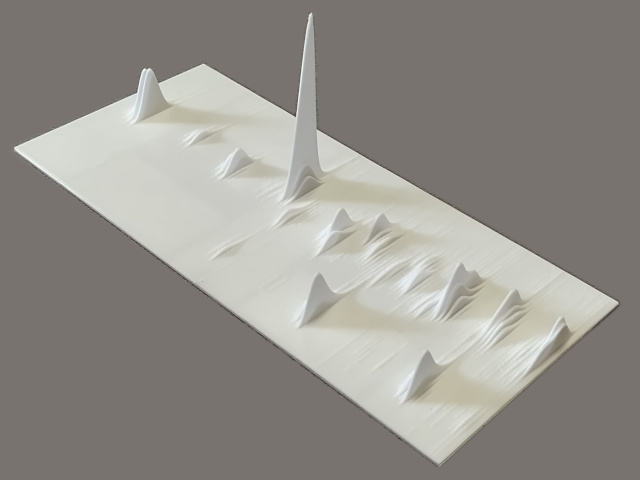

Рис. 2. Фотография фрагмента данных ГХ/МС, напечатанного на 3D-принтере (158.7×344.8×120.0 мм).
Файлы проекта
R скрипт распространяется в соответствии с лицензией MIT.
STL файлы распространяются в соответствии с лицензией CC BY‑SA 4.0.
