Шприцевой насос

/

Разработан открытый (open-source) проект шприцевого насоса для использования в аналитической лаборатории. Начиная с 2014 года, предложено много аналогичных проектов [1‑18], однако предлагаемый шприцевой насос имеет ряд особенностей:

  • шприцевой насос снабжен универсальным креплением. Различные шприцы (D ≤ 25 мм) могут быть установлены;
  • все параметры (включая внутренний диаметр шприца, скорость потока, объем и время дозирования) могут быть изменены при помощи блока управления (который содержит несколько кнопок и двухстрочный дисплей); подключение к компьютеру не требуется;
  • доступно несколько режимов работы шприцевого насоса: режим дозирования, режим заполнения шприца или режим непрерывного цикла;
  • точность и воспроизводимость дозирования не уступает коммерческим шприцевым насосам;
  • единицы измерения объема, скорости потока и времени могут быть изменены пользователем;
  • недостижимое (из-за дискретности угла поворота шагового двигателя) значение, введенное пользователем, округляется до ближайшего разрешенного значения;
  • все настройки сохраняются в энергонезависимую память;
  • сборка шприцевого насоса занимает несколько часов и практически не требует пайки.

Общий вид шприцевого насоса

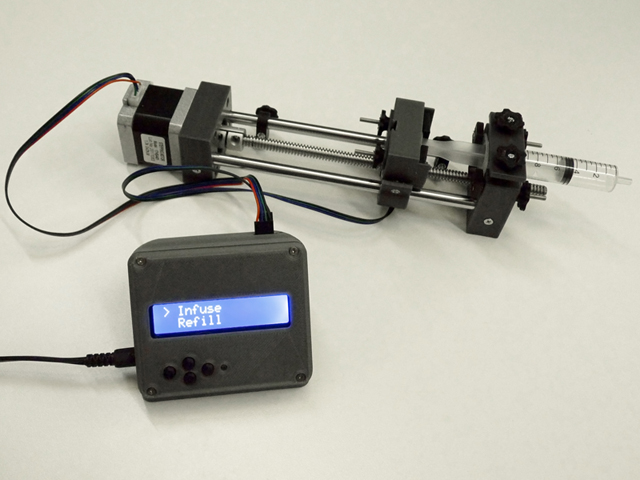

Рис. 1. Общий вид шприцевого насоса.



Крепление шприца

Рис. 2. Крепление шприца. Различные шприцы могут быть установлены, например: 20‑мл пластиковый шприц (a), 10‑мл пластиковый шприц (b), 1‑мл инсулиновый шприц (c), 100‑мкл стеклянный шприц (d).





Файлы проекта

Файлы проекта распространяются в соответствии с лицензией CC BY‑SA 4.0.

Если вы используете этот шприцевой насос в своем исследовании, процитируйте, пожалуйста, нашу статью.
